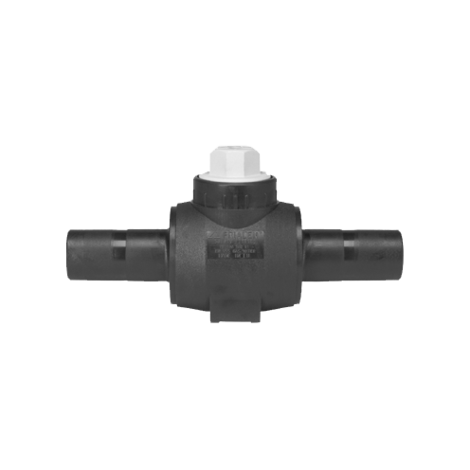

Valvola a sfera per gas

Valvola a sfera KH per gas

Gas e H2
Pressione di esercizio: MOP (gas) 10 bar
Materiale: PE 100
Guarnizione: NBR
Diametro interno dello stesso tubo
1/4 di giro per apertura e chiusura
Marchio di controllo DVGW: DG-8631AU2251 e DG-8631AU2252

Nota:

A partire dal diametro nominale d 50, deve essere utilizzato un KBS d 63 - d 225.

Esiste un'asta di azionamento KBS adatta alle dimensioni delle chiavi SW14 e SW30.

PE 100 SDR 11

Pressione di esercizio massima consentita 10 bar (gas)

Codice	d	d₁	d1	H	h	h₁	t	SW₁	SW₂	Peso [kg]	unità di confezione	Quantità per pallet
616470	20	24	24	138	40	88	98	50 x 50	20	0,620	1	100
616471	25	24	24	138	40	85,5	98	50 x 50	20	0,630	1	170
616176	32	34	34	156	48	92	108	50 x 50	20	0,870	1	100
616177	40	34	34	156	48	88	108	50 x 50	20	0,900	1	100
616178	50	51	51	204	70	109	129	50 x 50	25	2,380	1	50
616179	63	51	51	206	70	104,5	134	50 x 50	25	2,500	1	50
616180	90	98	98	293	118	130	173	50 x 50	25	7,150	1	18
616181	110	98	98	293	118	120	173	50 x 50	25	7,460	1	18
616182	125	98	98	293	118	112,5	173	50 x 50	25	7,640	1	18

Campo di applicazione

Le valvole a sfera FRIALEN KH con guarnizione NBR sono utilizzate come valvole di intercettazione nelle linee di alimentazione del gas e dell'acqua (non potabile!) e nelle linee di aria compressa.

Il passaggio della valvola (d1) corrisponde all'incirca al diametro interno del raccordo SDR 11, senza alcuna strozzatura.

La valvola a sfera FRIALEN si apre e si chiude con un 1/4 di giro dell'elemento di comando. L'asta di comando FRIALEN KBS consente l'azionamento dal tappo stradale e si adatta in modo ottimale alla valvola a sfera.

Per ulteriori informazioni consultare la presente scheda tecnica a pag. 2 o la scheda tecnica FRIALEN set di installazione KBS scheda tecnica n. 22/00.

I raccordi di sicurezza FRIALEN possono essere saldati con tubi di livello SDR da 11 a 17,6. Spessore minimo della parete s min ≥ 3 mm. Lavorazione di altri livelli SDR su richiesta. Osservare l'etichettatura vincolante direttamente sul prodotto.

Marchio di prova DVGW rilasciato: DG-8631AU2251 e DG-8631AU2252

Istruzioni per la lavorazione

Le estremità a saldare in PE delle valvole a sfera FRIALEN KH vengono collegate a un tubo in PE-HD mediante tronchetti, gomiti o raccordi a T FRIALEN.

La saldatura viene eseguita con la saldatura FRIALEN - a tenuta e a forza longitudinale.

Le estremità di saldatura sono realizzate in conformità ai requisiti generali di installazione (vedere "Istruzioni di installazione" per i raccordi di sicurezza FRIALEN per tubi di collegamento e distribuzione fino a d 225) (rimuovere/pulire la pelle di ossido, ecc.).

Prima di procedere alla saldatura, la valvola a sfera FRIALEN deve essere allineata con l'azionamento previsto, in modo da garantire il corretto posizionamento dell'asta di azionamento FRIALEN KBS.

Buone ragioni a favore delle valvole a sfera FRIALEN KH

La valvola a sfera FRIALEN consente di realizzare una rete di tubazioni in PE-HD completamente saldata, senza pezzi di transizione verso altri materiali o connessioni a flangia

Buona piggabilità, in quanto non vi è alcuna costrizione del diametro interno

Insensibilità ai carichi di flessione grazie alla sfera flottante, alle tenute assiali sull'asse della sfera e alla combinazione di guida della sfera e tenuta in un unico pezzo

Assenza di depositi sulle superfici interne, insensibilità alle reazioni chimiche ed elettriche

Perdite di pressione particolarmente basse, velocità di flusso ottimale

Nessun lavoro di isolamento lungo e costoso

Bassa coppia di azionamento

Peso ridotto, design compatto

Le uscite estese consentono di saldare due volte

Posizione aperta e chiusa con arresto definito e solidamente progettato

Azionamento tramite leveraggio telescopico KBS

Codice a barre aggiuntivo per la tracciabilità del componente (codifica di tracciabilità)
