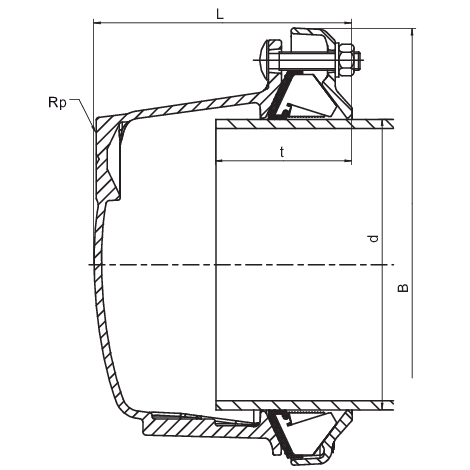

Tappo terminale FRIAGRIP con filettatura interna
Tappo di chiusura a forza longitudinale con filettatura interna sulla faccia per forzare o sigillare tubi di diversi materiali (acciaio, ghisa, ghisa duttile, cemento amianto, PVC, PE-HD/PEX) nell'ingegneria civile.
- Alloggiamento e anello di sicurezza in ghisa duttile (EN-GS-450-10)
- Protezione anticorrosione Rilsan (min. 250 µm secondo GSK)
- Un unico sistema di presa per tutti i materiali dei tubi: segmento di tenuta in acetale, segmento di presa in acetale, rivestito di corindone
- Materiale di tenuta EPDM o NBR
- Tolleranza sul diametro a seconda delle dimensioni fino a max. 44 mm
- Viti e dadi zincati e rivestiti in sheraplex
- I tubi possono essere angolati di max. 4 gradi
- Campo di temperatura: -20°C - +30°C
Nota:
Il nostro manicotto di supporto interno SHVA è necessario per l'uso su tubi PE-HD/PEX.
In caso di utilizzo su tubi AZ, l'adattamento alla forza longitudinale non può essere garantito.
Tappo terminale FRIAGRIP con filettatura interna
| Codice | d | PN | Rp | t min | t max | Viti (pz. / misura) | Peso |
unità di confezione | Quantità per pallet |
|---|---|---|---|---|---|---|---|---|---|
| 672301 | 43,5-63,5 | 16 | 2" | 65 | 95 | 3 x 670603 | 2,800 | 4 | 96 |
| 672302 | 43,5-63,5 | 16 | 1 1/4" | 65 | 95 | 3 x 670603 | 2,800 | 4 | 96 |
| 672303 | 63,0-83,7 | 16 | 2" | 65 | 95 | 3 x 670603 | 3,300 | 4 | 96 |
| 672304 | 63,0-83,7 | 16 | 1 1/2" | 65 | 95 | 3 x 670603 | 3,300 | 4 | 96 |
| 672305 | 85,7-107,0 | 16 | 2" | 65 | 110 | 3 x 670603 | 4,200 | 4 | 96 |
| 672307 | 107,2-133,2 | 16 | 2" | 90 | 125 | 3 x 670707 | 7,600 | 2 | 48 |
| 672309 | 132,2-160,2 | 16 | 2" | 90 | 135 | 3 x 670707 | 9,600 | 1 | 18 |
| 672311 | 158,2-192,2 | 16 | 2" | 90 | 135 | 4 x 670707 | 11,800 | 1 | 18 |
| 672313 | 192,2-226,9 | 16 | 2" | 125 | 165 | 5 x 670707 | 18,800 | 1 | 8 |
| 672315 | 218,1-256,0 | 16 | 2" | 125 | 165 | 5 x 670707 | 18,800 | 1 | 4 |
| 672317 | 266,2-310,2 | 16 | 2" | 125 | 165 | 6 x 670717 | 32,200 | 1 | 4 |
| 672319 | 315,0-356,0 | 16 | 2" | 125 | 200 | 8 x 670717 | 38,600 | 1 | 4 |
Tappo terminale FRIAGRIP con filettatura interna
| Codice | d | PN | Rp | t min | t max | Viti (pz. / misura) | Peso |
unità di confezione | Quantità per pallet |
|---|---|---|---|---|---|---|---|---|---|
| 670301 | 43,5-63,5 | 16 | 2" | 65 | 95 | 3 x 670603 | 2,800 | 4 | 96 |
| 670302 | 43,5-63,5 | 16 | 1 1/4" | 65 | 95 | 3 x 670603 | 2,800 | 4 | 96 |
| 670303 | 63,0-83,7 | 16 | 2" | 65 | 95 | 3 x 670603 | 3,300 | 4 | 96 |
| 670305 | 85,7-107,0 | 16 | 2" | 65 | 110 | 3 x 670603 | 4,200 | 4 | 96 |
| 670307 | 107,2-133,2 | 16 | 2" | 90 | 125 | 3 x 670707 | 7,600 | 2 | 48 |
| 670309 | 132,2-160,2 | 16 | 2" | 90 | 135 | 3 x 670707 | 9,600 | 1 | 18 |
| 670311 | 158,2-192,2 | 16 | 2" | 90 | 135 | 4 x 670707 | 12,750 | 1 | 18 |
| 670313 | 192,2-226,9 | 16 | 2" | 125 | 165 | 5 x 670707 | 18,800 | 1 | 8 |
| 670315 | 218,1-256,0 | 16 | 2" | 125 | 165 | 5 x 670707 | 18,800 | 1 | 4 |
| 670317 | 266,2-310,2 | 16 | 2" | 125 | 165 | 6 x 670717 | 32,200 | 1 | 4 |
| 670319 | 315,0-356,0 | 16 | 2" | 125 | 200 | 8 x 670717 | 38,600 | 1 | 4 |
Tappo terminale FRIAGRIP con filettatura interna
| Codice | d | PN | Rp | t min | t max | Viti (pz. / misura) | Peso |
unità di confezione | Quantità per pallet |
|---|---|---|---|---|---|---|---|---|---|
| 672351 | 43,5-63,5 | 16 | 2" | 65 | 95 | 3 x 670603 | 3,000 | 1 | 96 |
| 672352 | 43,5-63,5 | 16 | 1 1/4" | 65 | 95 | 3 x 670603 | 3,000 | 1 | 96 |
| 672353 | 63,0-83,7 | 16 | 2" | 65 | 95 | 3 x 670603 | 4,000 | 1 | 96 |
| 672354 | 63,0-83,7 | 16 | 1 1/2" | 65 | 95 | 3 x 670603 | 4,000 | 1 | 96 |
| 672355 | 85,7-107,0 | 16 | 2" | 65 | 110 | 3 x 670603 | 4,000 | 1 | 96 |
| 672357 | 107,2-133,2 | 16 | 2" | 90 | 125 | 3 x 670707 | 8,000 | 1 | 48 |
| 672359 | 132,2-160,2 | 16 | 2" | 90 | 135 | 3 x 670707 | 10,000 | 1 | 18 |
| 672361 | 158,2-192,2 | 16 | 2" | 90 | 135 | 4 x 670707 | 13,000 | 1 | 18 |
| 672363 | 192,2-226,9 | 16 | 2" | 125 | 165 | 5 x 670707 | 19,000 | 1 | 8 |
| 672365 | 218,1-256,0 | 16 | 2" | 125 | 165 | 5 x 670707 | 21,000 | 1 | 4 |
| 672367 | 266,2-310,2 | 16 | 2" | 125 | 165 | 6 x 670717 | 32,000 | 1 | 4 |
| 672369 | 315,0-356,0 | 16 | 2" | 125 | 200 | 8 x 670717 | 39,000 | 1 | 4 |
Aree di applicazione
Il tappo terminale FGE di FRIAGRIP è un elemento di tenuta di contenimento per tubi di vari materiali (acciaio, ghisa, ghisa duttile, fibrocemento**, PVC****, PEHD***). Disponibile da DN 40 a DN 300.
Le gamme di serraggio sono progettate in modo da poter utilizzare un componente su tutti i materiali dei tubi di diametro nominale.
Disponibile come tappo chiuso o con filettatura interna sulla faccia terminale. È possibile applicare un'ulteriore filettatura interna radiale (Rp 3/4" - 1").
FRIAGRIP può essere utilizzato con la guarnizione NBR per gas, acqua e acque reflue, nella rete di distribuzione dell'acqua potabile con guarnizione EPDM (DVGW-W270 [11.2007], KTW). Viti e dadi zincati e rivestiti in sheraplex.
I componenti FRIAGRIP possono essere utilizzati solo nell'ingegneria civile!
Istruzioni per la lavorazione
FRIAGRIP può essere utilizzato per realizzare giunti vincolati senza pilastri (eccezione: tubi in fibrocemento).
Le estremità dei tubi devono essere preparate in conformità ai requisiti generali di installazione (vedere le istruzioni di installazione di FRIAGRIP).
Le profondità di inserimento tmin./tmax. devono essere rispettate.
*≤ DN 300 PN 16, > DN 300 PN 10 / gas: ≤ DN 400 PN 5 Rispettare le indicazioni riportate sulla targhetta!
** Per i tubi in fibrocemento non è possibile garantire il bloccaggio della forza longitudinale.
*** In caso di utilizzo di tubi PE-HD/PEX, è necessario utilizzare il manicotto di supporto FRIAGRIP (tipo FRIATEC Mod. SHVA, vedere il listino prezzi FRIAGRIP attuale).
Buone ragioni a favore del FRIAGRIP
- I lavori di ingegneria civile e di allacciamento sono ridotti al minimo (non sono necessari pilastri per i cambi di direzione).
- I componenti sono forniti preassemblati in fabbrica, per cui non sono necessari lavori di trasformazione e sostituzione in cantiere
- Un pacchetto di tenuta e un segmento di presa per i materiali delle tubazioni: acciaio, ghisa, ghisa sferoidale, fibrocemento, PVC, PE-HD/PEX.
- I sistemi di tenuta e di presa funzionano in modo indipendente l'uno dall'altro. Ciò garantisce una tenuta sicura in presenza di carichi assiali dinamici.
- Il profilo waffle della guarnizione forma camere di tenuta sulla superficie del tubo, che favoriscono una tenuta sicura su superfici ruvide del tubo.
- I tubi possono essere angolati fino a 8° (giunto) o a 4° (adattatore flangiato). In caso di rottura del tubo, il disallineamento può essere compensato installando due giunti. I raccordi agiscono come un giunto e mantengono le tubazioni libere da tensioni.
- Installazione semplice con strumenti standard
- Un'unica coppia di serraggio per tutti i materiali dei tubi
- Non è necessario controllare più volte la coppia di serraggio delle viti
- L'intervallo di tolleranza fino a 54 mm consente di collegare diversi materiali per tubi a un unico componente. Riduzione delle scorte per fornitori e rivenditori
