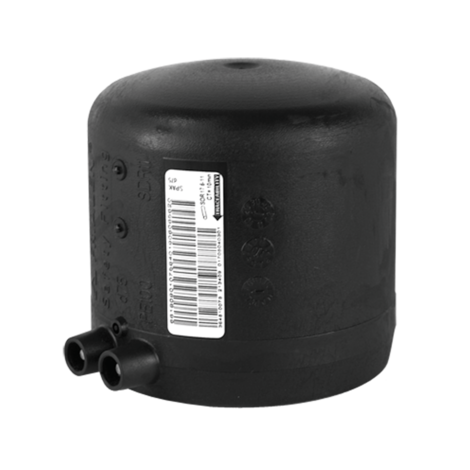

Tappo per raccordi a bolla d'arresto
Tappo per raccordi a bolla SPAK
Con serpentine di riscaldamento esposte per un trasferimento ottimale del calore, grandi profondità di inserimento, ampia zona di saldatura e zona fredda per evitare il flusso di fusione.
Quando si utilizza l'idrogeno, il tappo SPAK deve essere utilizzato con il raccordo a bolla di saldatura SPA.
PE 100-RC SDR 11
Pressione di esercizio massima consentita 16 bar (acqua)/10 bar (gas)

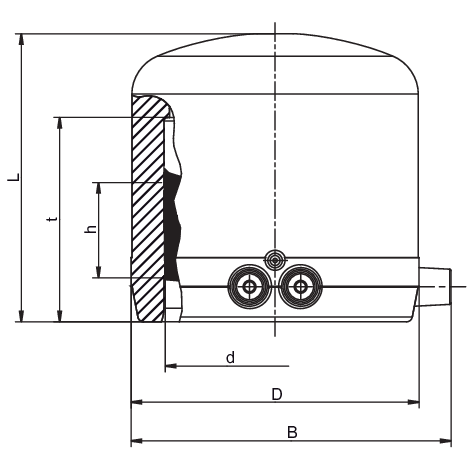

| Codice | d | B | D | h | t | Peso |
unità di confezione | Quantità per pallet |
|---|---|---|---|---|---|---|---|---|
| 612311 | 75 | 110 | 99 | 31 | 70 | 0,320 | 80 | 640 |
Campo di applicazione
Il tappo FRIALEN SPAK viene utilizzato per la chiusura permanente e non rimovibile dell'ugello di intercettazione (cupola) di una valvola di intercettazione SPA ≥ d 90 o SPA-TL. Può essere utilizzato anche come manicotto di tenuta d 75.
I raccordi di sicurezza FRIALEN possono essere saldati a tubi con livelli SDR da 11 a 17,6. Altri livelli SDR su richiesta. Altri livelli SDR su richiesta. Osservare l'etichettatura vincolante direttamente sul prodotto. Marchio di prova DVGW rilasciato: DV-8606AU2249
Istruzioni per la lavorazione
La cupola di un raccordo a bolla d'arresto FRIALEN viene saldata al tappo FRIALEN SPAK mediante saldatura FRIALEN - a tenuta e a forza longitudinale.
La cupola viene preparata in base ai requisiti generali di installazione (vedere "Istruzioni di installazione" per i raccordi di sicurezza FRIALEN per tubi di servizio e distribuzione fino a d 225) (rimuovere/pulire la pelle di ossido dall'ugello).
Buone ragioni a favore del tappo FRIALEN SPAK:
- Grande profondità del bicchiere per una buona guida del tubo
- Zona di saldatura molto ampia
- Massima stabilità grazie ai grandi spessori delle pareti
- Zone fredde molto ampie su entrambi i lati della zona di saldatura
- Bobina di riscaldamento esposta per un trasferimento ottimale del calore al tubo
- Piccolo spazio anulare per creare una pressione di giunzione ottimale nella zona di saldatura
- Contatti sicuri al tatto
- Indicatore di saldatura per il controllo visivo della saldatura
- Etichettatura permanente del lotto
- Imballaggio individuale per proteggere dalla contaminazione
- Codice a barre aggiuntivo per la tracciabilità del componente (codifica di tracciabilità)
