Pezzo di transizione PE-HD/V2A con filettatura esterna
Pezzo di transizione V2A tubo MUN V2A
- Pressione dell'acqua
- Pressione di esercizio: PFA (acqua) 16 bar
- Materiale: PE 100-RC e V2A (EN 10278, EN 10088-3 - 1.4305 -X8CrNiS18-9, filettatura secondo EN 10226-1)
- Tecnologia di sicurezza
Nota:
Lato V2A permanentemente ancorato in PE per evitare torsioni.
Autosigillante, geometria di tenuta brevettata senza guarnizione in elastomero per l'uso in acqua.
Altre dimensioni di filettatura su richiesta.
PE 100-RC SDR 11
Pressione di esercizio massima consentita 16 bar (acqua)

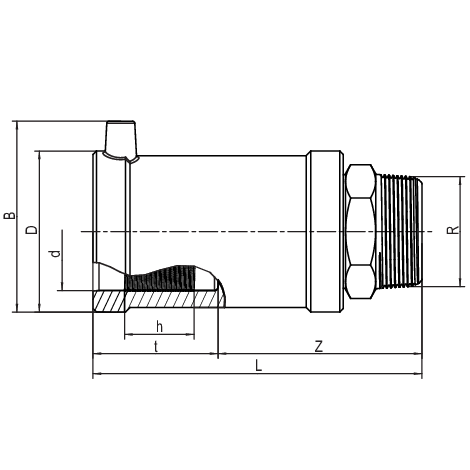

| Codice | d | R | B | D | h | t | z | Peso |
unità di confezione | Quantità per pallet |
|---|---|---|---|---|---|---|---|---|---|---|
| 616516 | 40 | 1" | 70 | 58 | 30 | 46 | 75 | 0,470 | 20 | 800 |
| 612727 | 40 | 1 1/2" | 70 | 58 | 30 | 46 | 78 | 0,500 | 20 | 800 |
| 612726 | 50 | 1 1/2" | 80 | 70 | 30 | 53 | 84 | 0,600 | 15 | 600 |
| 612705 | 63 | 1 1/2" | 94 | 84 | 35 | 53 | 84 | 0,870 | 10 | 400 |
| 612899 | 63 | 2" | 94 | 84 | 35 | 53 | 89 | 0,910 | 10 | 400 |
Aree di applicazione
I raccordi FRIALEN MUN-V2A sono raccordi a vite per il passaggio da un tubo in acciaio con raccordo filettato a un tubo in PE-HD. Il bicchiere FRIALEN è integrato nel raccordo. Il raccordo a vite in acciaio inox è realizzato in St. 1.4305 (X8CrNiS18-9).
Altre dimensioni di filettatura su richiesta
I raccordi di sicurezza FRIALEN sono saldabili con tubi SDR11 - SDR17,6, spessore minimo della parete s min ≥ 3 mm. Lavorazione di altri livelli SDR su richiesta. Osservare l'etichettatura vincolante direttamente sul prodotto.
Marchi di prova DVGW rilasciati: DV-7501AU2256 e DV-7501AU2257.
Istruzioni per la lavorazione
Durante l'installazione, il componente può essere avvitato alla controparte metallica solo con una chiave, fissata all'esagono metallico montato in fabbrica. Il lato in PE-HD è saldato con la saldatura FRIALEN - a tenuta e a forza longitudinale.
Il lato in acciaio inox e il lato in PE-HD vengono installati in conformità ai requisiti generali di installazione (vedere "Pezzi di transizione con attacco filettato" nelle "Istruzioni di installazione" per i raccordi di sicurezza FRIALEN per tubi di collegamento e distribuzione fino a d 225) (rimuovere/pulire il rivestimento di ossido dal tubo, ecc.)
Buoni motivi a favore dei pezzi di transizione FRIALEN MUN-V2A:
- Design compatto
- Lato in PE-HD con elemento riscaldante a vista per una trasmissione ottimale del calore
- Zone fredde di prevenzione del flusso di fusione sulla faccia terminale e nell'area di transizione
- Lavorazione senza dispositivi di presa
- Grande profondità di inserimento, ampia zona di saldatura
- Lato in acciaio inox permanentemente ancorato nel PE-HD per evitare torsioni
- Autosigillante, geometria di tenuta brevettata senza guarnizione in elastomero
- Codice a barre aggiuntivo per la tracciabilità del componente (codifica di tracciabilità)
- Connessione a vite in acciaio inox (St. 1.4305) -> resistente alla corrosione
- Adatto all'uso in ambienti industriali o ad alta umidità
