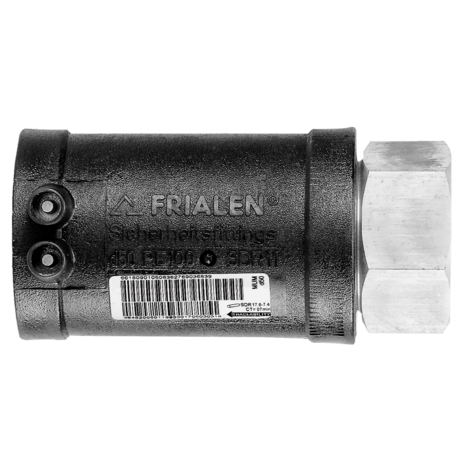

PE-HD/pezzo di transizione in ottone rosso con filettatura interna
Pezzo di transizione tubo canna di fucile MUM
- acqua
- Pressione di esercizio: PFA (acqua) 16 bar
- Materiale: PE 100-RC e canna di fucile (EN 1982 - CC499K-GC, filettatura secondo EN 10226-1)
- Tecnologia di sicurezza
Nota:
Lato canna di fucile non rimovibile ancorato nel PE per evitare torsioni.
Autosigillante, geometria di tenuta brevettata senza guarnizione in elastomero per l'uso in acqua.
Standard: canna di fucile, V2A su richiesta.
Altre dimensioni di filettatura su richiesta.
PE 100-RC SDR 11
Pressione di esercizio massima consentita 16 bar (acqua)

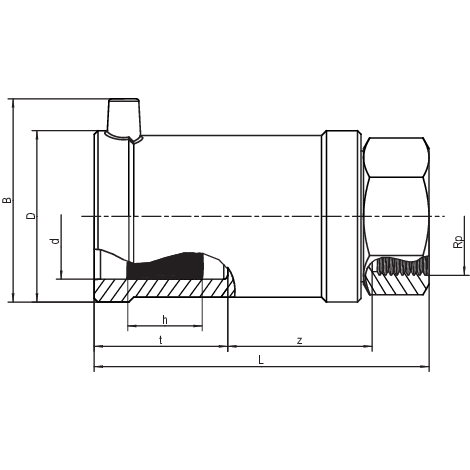

| Codice | d | Rp | B | D | h | t | z | Peso |
unità di confezione | Quantità per pallet |
|---|---|---|---|---|---|---|---|---|---|---|
| 612595 | 32 | 1" | 61 | 47 | 24 | 42 | 49 | 0,360 | 20 | 1080 |
| 612596 | 40 | 1 1/4" | 70 | 58 | 30 | 46 | 53 | 0,530 | 20 | 800 |
| 612692 | 50 | 1 1/2" | 80 | 70 | 30 | 53 | 60 | 0,650 | 15 | 600 |
| 612708 | 63 | 1 1/2" | 94 | 84 | 35 | 53 | 61 | 1,100 | 10 | 300 |
| 612693 | 63 | 2" | 94 | 84 | 35 | 53 | 61 | 1,080 | 10 | 400 |
Campo di applicazione
I raccordi FRIALEN MUM sono raccordi a vite per il passaggio da un tubo in acciaio con filettatura esterna a un tubo in PE-HD. Il bicchiere FRIALEN è integrato nel raccordo.
Altre dimensioni di filettatura su richiesta
I raccordi di sicurezza FRIALEN sono saldabili con tubi SDR11 - SDR17,6, spessore minimo della parete s min ≥ 3 mm. Lavorazione di altri livelli SDR su richiesta. Osservare l'etichettatura vincolante direttamente sul prodotto. Marchio di prova DVGW rilasciato: DV-7501AU2256.
Istruzioni per la lavorazione
Durante l'installazione, il componente può essere avvitato alla controparte metallica solo con una chiave, fissata all'esagono metallico montato in fabbrica. Il lato in PE-HD viene saldato con la saldatura FRIALEN - a tenuta e a forza longitudinale.
Il lato in metallo e il lato in PE-HD vengono installati in conformità ai requisiti generali di installazione (vedere "Pezzi di transizione con attacco filettato" nelle "Istruzioni di installazione" per i raccordi di sicurezza FRIALEN per tubi di collegamento e distribuzione fino a d 225) (rimuovere/pulire la pelle di ossido dal tubo, ecc.).
Buoni motivi a favore dei pezzi di transizione FRIALEN MUM:
- Design compatto
- Lato in PE-HD con elemento riscaldante a vista per una trasmissione ottimale del calore
- Zone fredde di prevenzione del flusso di fusione sulla faccia terminale e nell'area di transizione
- Lavorazione senza dispositivi di presa
- Grande profondità di inserimento, ampia zona di saldatura
- Lato in ghisa rossa ancorato nel PE-HD in modo che non possa essere staccato o attorcigliato
- Autosigillante, geometria di tenuta brevettata senza guarnizione in elastomero
- Codice a barre aggiuntivo per la tracciabilità del componente (codifica di tracciabilità)
