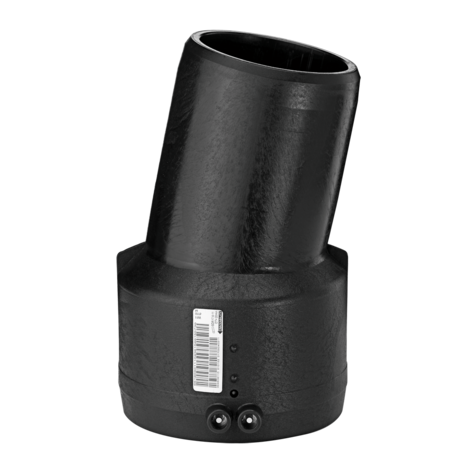

Angolo 11° con estremità a spigot, SDR 11
Gomito WS11 SDR 11 con estremità a spigot
- Gas, acqua e H2
- Pressione di esercizio: MOP (gas) 10 bar, PFA (acqua) 16 bar
- Materiale: PE 100-RC
- Gomito a 11 gradi
- Cambio di direzione universale
- Combinazione multipla = possibilità di realizzare angoli di 22 e 33 gradi
- Tecnologia di sicurezza
- Marchio di controllo DVGW: DV-8606AU2249
PE 100-RC SDR 11
Pressione di esercizio massima consentita 16 bar (acqua) / 10 bar (gas)

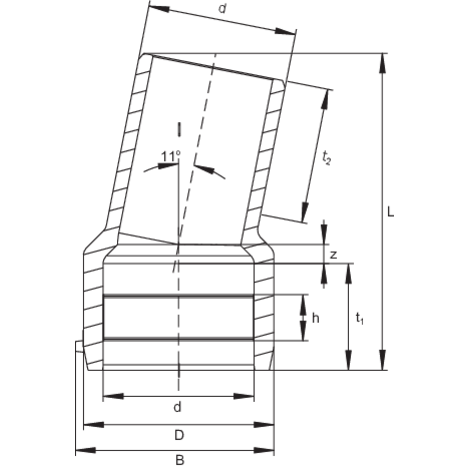

| Codice | d | B | D | h | t1 | t2 | z | Peso |
unità di confezione | Quantità per pallet |
|---|---|---|---|---|---|---|---|---|---|---|
| 616139 | 110 | 151 | 141 | 32 | 79 | 82 | 14 | 0,920 | 19 | 144 |
| 616140 | 125 | 168 | 160 | 34 | 84 | 87 | 15 | 1,260 | 5 | 90 |
| 616141 | 160 | 206 | 200 | 50 | 93 | 98 | 20 | 2,270 | 8 | 64 |
| 616142 | 180 | 230 | 226 | 50 | 100 | 105 | 22 | 3,070 | 4 | 32 |
| 616143 | 225 | 284 | 280 | 50 | 114 | 120 | 24 | 5,290 | 2 | 18 |
Aree di applicazione
Il gomito FRIALEN WS 11° viene utilizzato per cambi di direzione universali di tubazioni in PE-HD, anche in spazi ristretti. È possibile ottenere angoli di 22°, 33° ecc. anche con applicazioni multiple. possono essere realizzati.
I raccordi di sicurezza FRIALEN possono essere saldati a tubi con livelli SDR da 11 a 17,6. Altri livelli SDR su richiesta.
Altri livelli SDR su richiesta.
Osservare l'etichettatura vincolante direttamente sul prodotto.
Marchio di prova DVGW rilasciato: DV-8606AU2249.
Istruzioni per la lavorazione
Le estremità dei tubi vengono saldate con l'angolo FRIALEN WS 11° utilizzando la saldatura FRIALEN - a tenuta e a forza longitudinale. Un'estremità del tubo viene inserita nel lato del bicchiere del gomito FRIALEN WS 11° e saldata, l'altra estremità del tubo viene collegata a un bicchiere FRIALEN all'estremità del gomito e saldata.
Le estremità dei tubi vengono preparate in base ai requisiti generali di installazione (vedere le istruzioni di installazione: Raccordi di sicurezza FRIALEN per tubi di collegamento e distribuzione fino a d 225) (rimuovere/pulire la pelle di ossido).
Buone ragioni a favore dell'angolo FRIALEN WS 11°:
- Cambi di direzione universali grazie all'applicazione multipla 11°/22°/33° o 45° + 11° ...
- Massima flessibilità quando si lavora intorno agli ostacoli e in spazi ristretti grazie al design dell'estremità del raccordo/spigolo
- Ampia profondità del bicchiere per una buona guida del tubo (non sono necessari dispositivi di fissaggio)
- Zona di saldatura molto ampia nel bicchiere
- Massima stabilità grazie ai grandi spessori delle pareti
- Zona fredda sulla faccia terminale e al centro del bicchiere
- Bobina di riscaldamento esposta per il trasferimento diretto del calore al tubo
- Piccolo spazio anulare per creare una pressione di giunzione ottimale nella zona di saldatura
- Contatti sicuri al tatto
- Indicatore di saldatura per il controllo visivo della saldatura
- Codice a barre aggiuntivo per la tracciabilità del componente (codifica di tracciabilità)
