VKDIA - Vanne à bille à deux voies Dual Block® DN 10:50

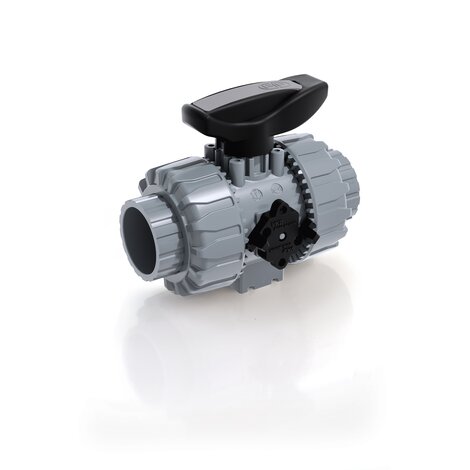

Robinet à boisseau sphérique Dual Block® avec raccords femelles pour le collage, série métrique.

FIP a développé un robinet à boisseau sphérique de type VKD DUAL BLOCK® pour introduire une norme élevée dans la conception des robinets thermoplastiques. Le VKD est un robinet à tournant sphérique à démontage radial qui répond aux exigences les plus strictes des applications industrielles.

Caractéristiques principales:

  • Poignée ergonomique multifonctionnelle en HIPVC avec clé amovible pour le réglage du support du joint à bille
  • Verrouillage de la poignée 0°- 90° SHKD (disponible en tant qu'accessoire) ergonomique pendant le fonctionnement et cadenassable
  • Tourelle d'ancrage robuste pour une automatisation facile et rapide, même après l'installation de la vanne sur le système à l'aide du module Power Quick (en option)
  • Le système breveté de verrouillage des contre-écrous DUALBLOCK® assure un verrouillage étanche des contre-écrous même dans des conditions sévères telles que les vibrations ou la dilatation thermique.
  • Boule usinée avec une finition de surface élevée pour une excellente manœuvrabilité et une fiabilité accrue.
VKDIA - Vanne à bille à deux voies DUAL BLOCK® DN 10:50
Disegno tecnico della valvola a sfera VKDI, VKDL, VKDA, VKDJ DN 10:50
VKDIA - Vanne à bille à deux voies DUAL BLOCK® DN 10:50
Disegno tecnico della valvola a sfera VKDI, VKDL, VKDA, VKDJ DN 10:50

EPDM

Référence d DN PN B B1 C C1 E H

H1

 L Z g
VKDIA016E 16 10 16 54 29 67 40 54 103 65 14 75 234
VKDIA020E 20 15 16 54 29 67 40 54 103 65 16 71 223
VKDIA025E 25 20 16 65 34,5 85 49 65 115 70 19 77 358
VKDIA032E 32 25 16 69,5 39 85 49 73 128 78 22 84 476
VKDIA040E 40 32 16 82,5 46 108 64 86 146 88 26 94 753
VKDIA050E 50 40 16 89 52 108 64 98 164 93 31 102 1007
VKDIA063E 63 50 16 108 62 134 76 122 199 111 38 123 1717

FKM

Référence d DN PN B B1 C C1 E H

H1

 L Z g
VKDIA016F 16 10 16 54 29 67 40 54 103 65 14 75 234
VKDIA020F 20 15 16 54 29 67 40 54 103 65 16 71 223
VKDIA025F 25 20 16 65 34,5 85 49 65 115 70 19 77 358
VKDIA032F 32 25 16 69,5 39 85 49 73 128 78 22 84 476
VKDIA040F 40 32 16 82,5 46 108 64 86 146 88 26 94 753
VKDIA050F 50 40 16 89 52 108 64 98 164 93 31 102 1007
VKDIA063F 63 50 16 108 62 134 76 122 199 111 38 123 1717
  • Système d'assemblage pour le collage, le filetage et le bridage
  • Système breveté de roulement à billes SEATSTOP® pour le micro-ajustement des joints et la minimisation de l'effet des poussées axiales
  • Démontage radial facile de l'installation et, par conséquent, remplacement rapide des joints toriques et des joints à bille sans l'utilisation d'outils.
  • Corps de vanne PN 16 à démontage radial (true union) fabriqué par moulage par injection en PVC-U rigide avec perçage intégré pour l'actionnement. Exigences d'essai conformes à la norme ISO 9393
  • Démontage de la tuyauterie en aval possible avec le robinet en position fermée
  • Boule flottante àpassage intégral avec finition de surface élevée
  • Support intégré dans le corps pour la fixation du robinet
  • Le support de la sphère peut être ajusté à l'aide du kit de réglage Easytorque
  • Compatibilité du matériau de la vanne (C-PVC) et des éléments d'étanchéité en élastomère (EPDM ou FKM) avec le transport d'eau, d'eau potable et d'autres denrées alimentaires conformément aux réglementations en vigueur.
  • Possibilité d'avoir une poignée avec boîtier de fin de course LSQT intégré, également pour un montage ultérieur sur des installations existantes
