PE 11.94.511
TBE SDR11 - 90° T
90° T avec tige courte pour soudure bout à bout SDR 11 - S5.
Série de raccords courts et longs conçus pour le transport de fluides sous pression pour des applications de soudage bout à bout et d'électrofusion.

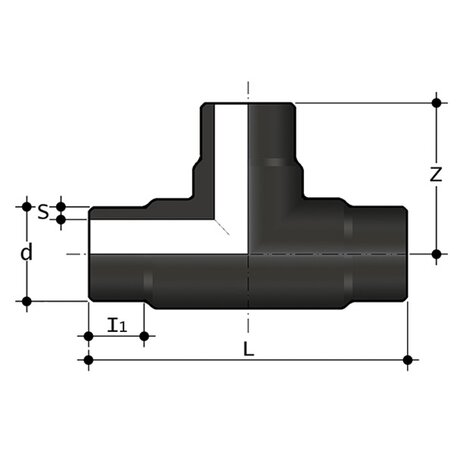

| Référence | d | L | Z | l1 | S | g |
|---|---|---|---|---|---|---|
| TBE11020 | *20 | 76 | 38 | 11 | 1,9 | 21 |
| TBE11025 | *25 | 84 | 40 | 11 | 2,3 | 30 |
| TBE11032 | 32 | 80 | 40 | 12 | 2,9 | 32 |
| TBE11040 | *40 | 90 | 45 | 11 | 3,7 | 67 |
| TBE11050 | 50 | 124 | 62 | 25 | 4,6 | 119 |
| TBE11063 | 63 | 156 | 78 | 29 | 5,8 | 248 |
| TBE11075 | *75 | 153 | 75 | 19 | 6,8 | 394 |
| TBE11090 | *90 | 198 | 99 | 43 | 8,2 | 705 |
| TBE11110 | *110 | 254 | 127 | 55 | 10,0 | 1260 |
| TBE11125 | *125 | 254 | 125 | 52 | 11,4 | 1638 |
| TBE11140 | *140 | 314 | 153 | 65 | 12,7 | 2690 |
| TBE11160 | *160 | 322 | 161 | 58 | 14,6 | 3380 |
| TBE11180 | *180 | 430 | 214 | 94 | 16,4 | 5740 |
| TBE11200 | *200 | 438 | 219 | 90 | 18,2 | 7280 |
| TBE11225 | *225 | 452 | 226 | 76 | 20,5 | 9615 |
| TBE11250 | *250 | 450 | 227 | 68 | 22,7 | 10770 |
| TBE17280 | *280 | 530 | 265 | 87 | 25,4 | 15950 |
| TBE11315 | *315 | 570 | 285 | 88 | 28,6 | 21285 |
| TBE11355 | *355 | 698 | 349 | 103 | 32,2 | 31320 |
| TBE11400 | *400 | 730 | 363 | 105 | 36,3 | 39300 |
| TBE11450 | *450 | 837 | 419 | 137 | 40,9 | 65520 |
| TBE11500 | *500 | 930 | 465 | 159 | 45,4 | 73720 |
* Produits de revente
- Gamme de dimensions : d 12 à d 800 (mm)
- Pression nominale : SDR 17 (PN10) avec de l'eau à 20 °C, SDR 11 (PN16) avec de l'eau à 20 °C
- Plage de température : -40 °C à 60 °C
- Normes d'accouplement - Normes de référence
- Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494
- Système de brides : ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150
- Critères de conception : UNI EN ISO 15494
- Méthodes d'essai et exigences : UNI EN ISO 15494
- Critères d'installation : DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427-3, ISO 4437-3
- Matériau du raccord : PE-HD
- Matériau des joints : EPDM, FKM
