EPDM

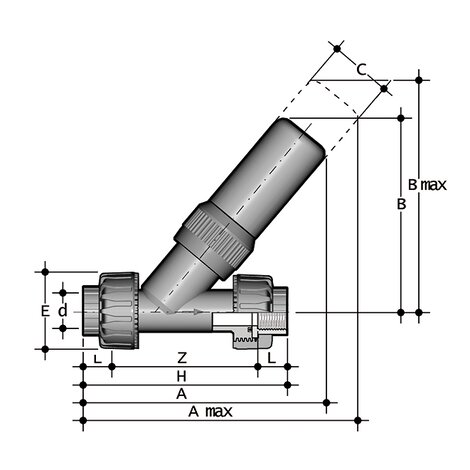

| Référence | R | DN | A | A max | B | B max | C | E | H | L | Z | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SVUFV012E | 1/2" | 15 | 153 | 193 | 118 | 170 | 34 | 55 | 135 | 15,0 | 112,0 | 391 |
| SVUFV034E | 3/4" | 20 | 191 | 271 | 150 | 220 | 40 | 66 | 158 | 16,3 | 126,4 | 633 |
| SVUFV100E | 1" | 25 | 226 | 296 | 175 | 230 | 48 | 75 | 176 | 19,1 | 144,8 | 1106 |
FKM
| Référence | R | DN | A | A max | B | B max | C | E | H | L | Z | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SVUFV012F | 1/2" | 15 | 153 | 193 | 118 | 170 | 34 | 55 | 135 | 15,0 | 112,0 | 391 |
| SVUFV034F | 3/4" | 20 | 191 | 271 | 150 | 220 | 40 | 66 | 158 | 16,3 | 126,4 | 633 |
| SVUFV100F | 1" | 25 | 226 | 296 | 175 | 230 | 48 | 75 | 176 | 19,1 | 144,8 | 1106 |
- Chaque fois que la pression en amont dépasse la valeur de réglage du ressort fixée par l'utilisateur, la soupape s'ouvre sous l'effet de la pression du fluide lui-même, ce qui entraîne une réduction de la pression dans la conduite et préserve ainsi les composants du système. La soupape se ferme automatiquement lorsque la pression de travail sur le piston retombe à la valeur de réglage du ressort.
- Pièces métalliques isolées du fluide et de l'environnement
- Conçue pour une installation et un réglage faciles
