RIV - Figure C - ISO-UNI - réductions

Raccords pour le collage - réductions.

Réduction : extrémité mâle pour le collage (d) ou extrémité femelle pour le collage (d2), extrémité femelle de l'emboîture pour le collage (d1 réduite) ou extrémité mâle pour le collage (d3 réduite) (Fig. C).

Série de raccords destinés au transport de fluides sous pression avec un système de connexion par soudage chimique à froid (collage) utilisant un adhésif et un détergent d'apprêt appropriés.

Immagine del raccordo per incollaggio - riduzioni RIV

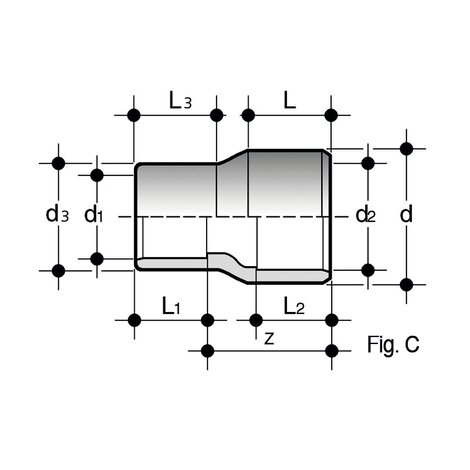

Disegno tecnico del raccordo per incollaggio - riduzioni RIV fig. C
Immagine del raccordo per incollaggio - riduzioni RIV
Disegno tecnico del raccordo per incollaggio - riduzioni RIV fig. C
Référence product.detail.attribute. d x d[5:2] x d[5:3] x d[5:1] PN E L L1

L2

 L[5:3] Z g
RIV090075050040 I 90 x 75 x 50 x 40 16 - 51 26 44 31 74 180
RIV090075063050 IF 90 x 75 x 63 x 50 16 - 51 31 44 38 74 200
RIV090075075063 F 90 x 75 x 75 x 63 16 - 51 38 44 44 74 260
RIV090075090075 F 90 x 75 x 90 x 75 16 - 51 44 44 51 74 325

I : IIP 122 F : aFnOR nF04
RIV : les marques de qualité se réfèrent à d et d1
