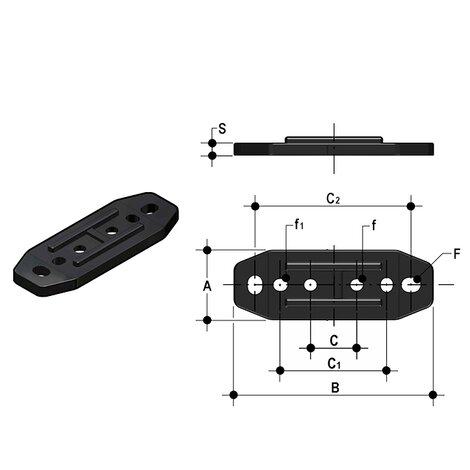

PMKD Plaque de fixation
Accessoires pour vannes à sphère VKD et VKR Dual Block® DN 10÷50
Plaque d'écartement et pour le montage mural.
| Référence | DN | A | B | C | C1 | C2 | F | f | f[5:1] | S | À utiliser avec : |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PMKD1 | 25 | 30 | 86 | 20 | 46 | 67,5 | 6,5 | 5,3 | 5,5 | 5 | VKD-VKR |
| PMKD2 | 50 | 40 | 122 | 30 | 72 | 102 | 6,5 | 6,3 | 6,5 | 6 | VKD-VKR |
