GLV

Raccords pour collage - extrémités égales.

Extrémité coudée à 90° pour le collage.

Série de raccords destinés à l'acheminement de fluides sous pression avec système de collage et de raccordement par filetage conforme à la norme britannique.

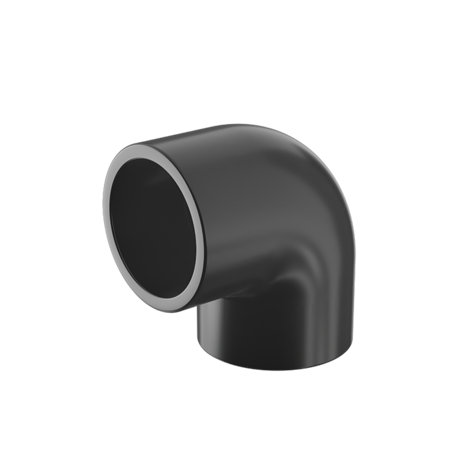

Immagine del gomito a 90° estremità a bicchiere per incollaggio GLV
Disegno tecnico del raccordo per incollaggio GIV (Fig. A)
Immagine del gomito a 90° estremità a bicchiere per incollaggio GLV
Disegno tecnico del raccordo per incollaggio GIV (Fig. A)
Référence d PN Classe E L Z g
GLV012 1/2" 15 E 27 16,5 10,5 15
GLV600 6" 12 D 194,5 90 90 3480
GLV400 4" 15 E 131 63 58 972
GLV300 3" 15 E 108 51 48 768
GIV075 2"1/2 15 E 90 44 40,5 427
GLV200 2" 15 E 76 38 33,5 340
GLV112 1"1/2 15 E 61 31 27 160
GLV114 1"1/4 12 D 54 27 21,5 110
GLV100 1" 15 E 41 22,5 17 45
GLV034 3/4" 15 E 33 19,5 13,5 30
GLV800 8" 12 D 257 115,5 169,5 8850
