DLV Fig.A

Raccords pour le collage - réductions.

Manchon de réduction extrémité mâle pour collage (d1 réduit) extrémité femelle pour collage (d1 réduit) (Fig. A)

Série de raccords destinés à l'acheminement de fluides sous pression avec système de collage et de raccordement par filetage conforme à la norme britannique.

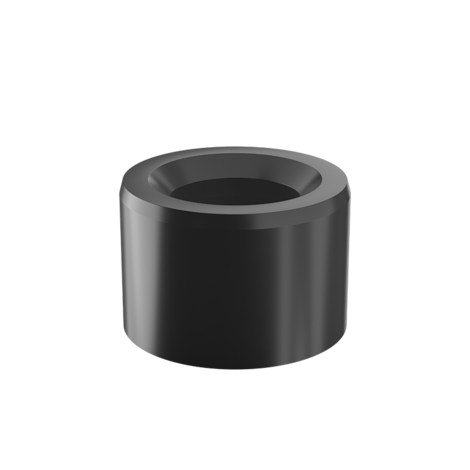

Immagine del raccordo per incollaggio - riduzioni DLV (Fig. A)
Disegno tecnico del raccordo per incollaggio - riduzioni DIV fig. A
Immagine del raccordo per incollaggio - riduzioni DLV (Fig. A)
Disegno tecnico del raccordo per incollaggio - riduzioni DIV fig. A
Référence d x d1 PN Classe L Z g
DLV012038 1/2" x 3/8" 15 E 16,5 2 3
DLV300212 3" x 2"1/2 15 E 50,5 7 125
DLV212200 2"1/2 x 2" 15 E 43,5 7,5 100
DLV112114 1"1/2 x 1"1/4 15 E 31 4 20
DLV112100 1"1/2 x 1" 15 E 30 7,5 42
DLV114100 1"1/4 x 1" 15 E 27 4 19
DLV100034 1" x 3/4" 15 E 22,5 3 10
DLV100012 1" x 1/2" 15 E 22,5 6,5 18
DLV034012 3/4" x 1/2" 15 E 19,5 3 5,5
DLV400300 4" x 3" 15 E 63 12 331
