BIRXF - Buse de passage
Trou traversant en PP-H/acier inoxydable avec embout à souder (d), embout mâle fileté BSP (R) en acier inoxydable A316L, avec joint torique en FKM.
Série de raccords destinés à l'acheminement de fluides sous pression avec système d'assemblage par filetage et soudure à la poche.

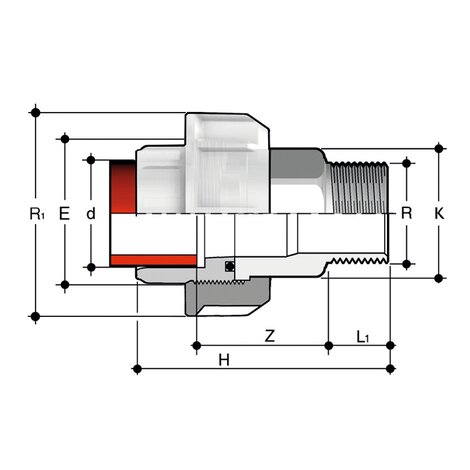

| Référence | d x R | R1 | PN | E | H | K | L1 | Z | g |
|---|---|---|---|---|---|---|---|---|---|
| BIRXF020012F | 20 x 1/2" | 1" | 16 | 47 | 65 | 25 | 13,5 | 37,5 | 139 |
| BIRXF025034F | 25 x 3/4" | 1"1/4 | 16 | 58 | 71,5 | 32 | 15 | 40,5 | 242 |
| BIRXF032100F | 32 x 1" | 1"1/2 | 16 | 65 | 78 | 38 | 17,5 | 42,5 | 333 |
| BIRXF040114F | 40 x 1"1/4 | 2" | 16 | 78 | 87 | 48 | 19,5 | 47,5 | 558 |
| BIRXF050112F | 50 x 1"1/2 | 2"1/4 | 16 | 85 | 95 | 55 | 19,5 | 52,5 | 700 |
| BIRXF063200F | 63 x 2" | 2"3/4 | 16 | 103 | 113,5 | 69 | 24 | 62,5 | 1200 |
