BIFOM - Buse de passage
Raccord de passage en PP-H/laiton avec embout à souder (d), embout femelle fileté BSP (R) en laiton et joint torique en EPDM.
Série de raccords destinés à l'acheminement de fluides sous pression avec système d'assemblage par filetage et soudure à la poche.

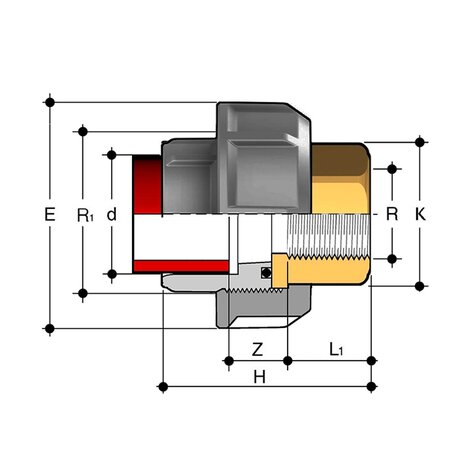

| Référence | d x R | R1 | PN | E | H | K | L1 | Z | g |
|---|---|---|---|---|---|---|---|---|---|
| BIFOM020012E | 20 x 1/2" | 1" | 10 | 47 | 48,5 | 25 | 16,5 | 18 | 89 |
| BIFOM025034E | 25 x 3/4" | 1"1/4 | 10 | 58 | 53,5 | 32 | 18,5 | 19 | 159 |
| BIFOM032100E | 32 x 1" | 1"1/2 | 10 | 65 | 57,5 | 38 | 19,5 | 20 | 180 |
| BIFOM040114E | 40 x 1"1/4 | 2" | 10 | 78 | 64,5 | 48 | 21,5 | 23 | 357 |
| BIFOM050112E | 50 x 1"1/2 | 2"1/4 | 10 | 85 | 78,5 | 55 | 23 | 32,5 | 448 |
| BIFOM063200E | 63 x 2" | 2"3/4 | 10 | 103 | 85,5 | 69 | 27 | 31,5 | 785 |
