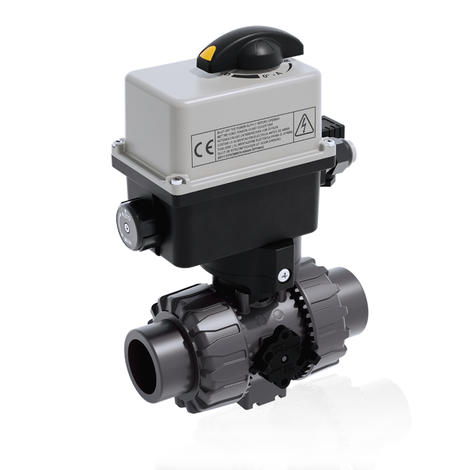

VKRAV/CE 24 V AC/DC 4-20 mA - DUAL BLOCK® 2-Wege-Kugelhahn mit elektrischer Betätigung DN 10:50
DUAL BLOCK®-Regelkugelhahn mit Klebemuffen, Serie ASTM mit modulierendem Elektroantrieb 24 V AC/DC.
Der VKR DUAL BLOCK® kombiniert die hohe Zuverlässigkeit und die Sicherheitsmerkmale des VKD-Kugelhahns mit vollem Durchgang mit der neuen Durchflussregelungsfunktion mit linearer Kennlinie, die den strengsten Anforderungen industrieller Anwendungen gerecht wird.
Neben der manuell betätigten Version ist das VKR auch in einer elektrisch betätigten Konfiguration VKR/CE erhältlich. Die Stellantriebe sind dank des speziellen Power Quick-Moduls von FIP, das vollständig aus PP-GR-Technopolymer hergestellt wird, fest mit dem Ventil verbunden. VKR/CE werden mit Stellantrieben hergestellt, die den geltenden Normen entsprechen und von FIP nach den eigenen Qualitäts- und Zuverlässigkeitsanforderungen ausgewählt wurden. Die Effizienz dieser Ventile, die nach den Qualitätsstandards des Unternehmens geprüft wurden, wird durch die Kompetenz und das Know-how garantiert, die FIP in die Realisierung seiner Produkte einbringt.
Features:
- Modulierender elektrischer Stellantrieb nach FIP-Spezifikationen; standardmäßig mit Kunststoffgehäusen und Nothandbetätigung. Erhältlich in Spannungen von 12 bis 240V mit 4-20mA und 0-10V Eingang.
- Spindel mit hoher Oberflächengüte und doppelter O-Ring-Dichtung. Das doppelte Verbindungssystem gewährleistet eine robuste und zuverlässige Übertragung des Antriebsmoments auf die Kugel.
- PowerQuick-Modul für pneumatische oder elektrische Betätigung, vollständig aus hochrobustem und leicht zu installierendem Technopolymer gefertigt
- Das patentierte Kugeldesign gewährleistet eine lineare Durchflussregelung über den gesamten Betriebsbereich, beginnend mit den ersten Öffnungsgraden des Ventils, und garantiert extrem niedrige Druckabfallwerte
- Das patentierte DUALBLOCK®-System, das Verriegelungssystem, gewährleistet, dass die Klemmringe auch unter schwierigen Betriebsbedingungen, z. B. bei Vibrationen oder thermischer Ausdehnung, festgezogen werden können
EPDM

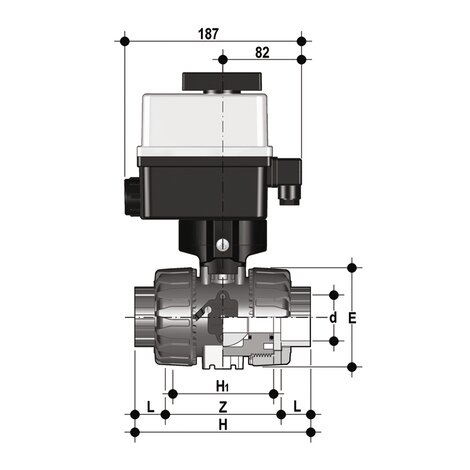

| Artikel | d | DN | B | product.detail.attribute.B[5:1] | PN | E | H | product.detail.attribute.H[5:1] | L | Z | g |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VKRAVEL038E0E | 3/8” | 10 | 205 | 29 | 16 | 54 | 117 | 65 | 19,5 | 78 | 1785 |
| VKRAVEL012E0E | 1/2” | 15 | 205 | 29 | 16 | 54 | 117 | 65 | 22,5 | 72 | 1775 |
| VKRAVEL034E0E | 3/4” | 20 | 216 | 34.5 | 16 | 65 | 129 | 70 | 25,5 | 78 | 1903 |
| VKRAVEL100E0E | 1” | 25 | 221 | 39 | 16 | 73 | 142 | 78 | 28,7 | 84,6 | 2011 |
| VKRAVEL114E0E | 1” 1/4 | 32 | 238 | 46 | 16 | 86 | 162 | 88 | 32 | 98 | 2369 |
| VKRAVEL112E0E | 1” 1/2 | 40 | 244 | 52 | 16 | 98 | 172 | 93 | 35 | 102 | 2601 |
| VKRAVEL200E0E | 2” | 50 | 261 | 62 | *10 | 122 | 199 | 111 | 38,2 | 122,6 | 3218 |
VKRAV/CE 24 V AC/DC 4-20 mA - DUAL BLOCK® 2-Wege-Kugelhahn mit elektrischer Betätigung DN 10:50
| Artikel | d | DN | B | product.detail.attribute.B[5:1] | PN | E | H | product.detail.attribute.H[5:1] | L | Z | g |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VKRAVEL038F0E | 3/8" | 10 | 205 | 29 | 16 | 54 | 117 | 65 | 19.5 | 78 | 1785 |
| VKRAVEL012F0E | 1/2" | 15 | 205 | 29 | 16 | 54 | 117 | 65 | 22.5 | 72 | 1775 |
| VKRAVEL034F0E | 3/4" | 20 | 216 | 34.5 | 16 | 65 | 129 | 70 | 25.5 | 78 | 1903 |
| VKRAVEL100F0E | 1" | 25 | 221 | 39 | 16 | 73 | 142 | 78 | 28.7 | 84.6 | 2011 |
| VKRAVEL114F0E | 1" 1/4 | 32 | 238 | 46 | 16 | 86 | 162 | 88 | 32 | 98 | 2369 |
| VKRAVEL112F0E | 1" 1/2 | 40 | 244 | 52 | 16 | 98 | 172 | 93 | 35 | 102 | 2601 |
| VKRAVEL200F0E | 2" | 50 | 261 | 62 | *10 | 122 | 199 | 111 | 38.2 | 122.6 | 3218 |
- Verbindungssystem zum Kleben (nur PVC-U), zum Schweißen (nur PP-H und PVDF), zum Gewindeschneiden und zum Bördeln
- Patentiertes SEAT STOP®-Kugellagersystem zur Feinjustierung der Dichtungen und Minimierung der Auswirkung von Axialschüben
- Einfache radiale Demontage aus dem System, was einen schnellen Austausch von O-Ringen und Kugeldichtungen ohne Werkzeug ermöglicht
- Radial zerlegbares Ventilgehäuse (True Union) aus PVC-U, PP-H und PVDF mit integrierter Bohrung zur Betätigung. Prüfanforderungen nach ISO 9393
- Nachgeschaltete Rohrleitungen können bei geschlossener Armatur demontiert werden
- Hochwertige Betätigungsstange mit doppeltem O-Ring und doppeltem Kugelverbindungsschlüssel
- Im Gehäuse integrierte Stütze zur Befestigung der Armatur
- Kugeldichtungshalterung kann mit dem Easytorque-Einstellsatz eingestellt werden
- Antriebsoptionen: Ausführung mit modulierendem elektrischem Antrieb mit 4-20 mA/0-10 V Eingang und 4-20 mA/0-10 V Ausgang zur Stellungsüberwachung
- Ventil geeignet für die Förderung von sauberen, schwebstofffreien Fluiden
