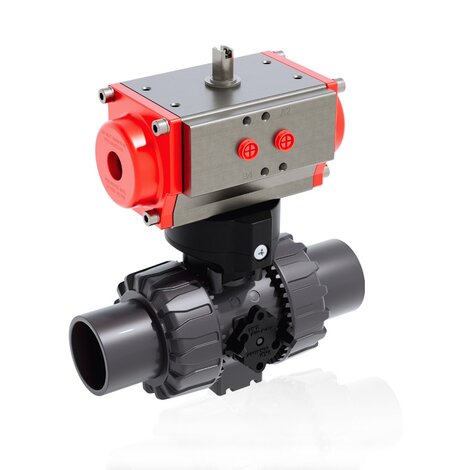

VKDJV/CP DA - DUAL BLOCK® 2-Weg-Kugelhahn pneumatisch betätigt DN 10:50

DUAL ^BLOCK® Zweiwege-Kugelhahn mit Innengewinde zum Kleben, Serie JIS mit pneumatischem Antrieb, doppeltwirkend.

FIP hat einen Kugelhahn vom Typ VKD DUAL ^BLOCK® entwickelt, der einen hohen Standard für thermoplastische Armaturen setzt. VKD ist ein radial demontierter Kugelhahn, der die strengsten Anforderungen in industriellen Anwendungen erfüllt.

Neben der handbetätigten Version ist der VKD auch in einer elektrisch betätigten VKD/CE- oder pneumatisch betätigten VKD/CP-Konfiguration erhältlich. Die Antriebe sind dank des speziellen Power Quick-Moduls von FIP, das vollständig aus PP-GR-Technopolymer hergestellt wird, sicher mit dem Ventil verbunden. VKD/CE und VKD/CP werden mit Antrieben hergestellt, die den geltenden Normen entsprechen und von FIP nach den eigenen Anforderungen an Qualität und Zuverlässigkeit ausgewählt wurden. Die Effizienz dieser Ventile, die nach den Qualitätsnormen des Unternehmens geprüft wurden, wird durch das Fachwissen und das Know-how garantiert, das FIP der Herstellung seiner Produkte widmet.

Features:

Elektrischer Stellantrieb nach FIP-Spezifikationen; serienmäßig mit Kunststoffgehäusen und Nothandbetätigung. Erhältlich in Spannungen von 12 bis 240 V
Pneumatischer Stellantrieb mit Zahnstange und Ritzel nach FIP-Spezifikationen; vollständig gegen Korrosion durch Witterungseinflüsse geschützt. Erhältlich als doppeltwirkende (DA) oder einfachwirkende Version mit Öffner (NC) oder Schließer (NO).
Betätigungsstange mit hoher Oberflächengüte und doppelter O-Ring-Dichtung. Das System der doppelten Passfederverbindung gewährleistet eine robuste und zuverlässige Übertragung des Antriebsmoments auf die Kugel
PowerQuick-Modul für pneumatische oder elektrische Betätigung, komplett aus Technopolymer mit hoher Festigkeit und einfacher Installation
Patentiertes DUAL^BLOCK® Ringmuttersicherungssystem, das das Anziehen der Ringmuttern auch unter schwierigen Bedingungen wie Vibration oder Wärmeausdehnung gewährleistet
In das Ventilgehäuse integrierter Befestigungssockel mit Gewindeeinsätzen aus Edelstahl zur sicheren Verankerung des Ventils auf einem Träger

EPDM

Artikel	d	DN	PN	E	H	H1	L	Z	H2	Ra	B	B₁	E1	g
VKDJVDA012E	1/2”	15	16	54	131	65	30	71	160	G1/8"	135	29	60.5	1145
VKDJVDA034E	3/4”	20	16	65	147	70	35	77	138	G1/8"	156.5	34.5	75	1473
VKDJVDA100E	1”	25	16	73	164	78	40	84	138	G1/8"	161	39	75	1581
VKDJVDA114E	1” 1/4	32	16	86	182	88	44	94	155.5	G1/4"	194	46	86	2469
VKDJVDA112E	1” 1/2	40	16	98	212	93	55	102	155.5	G1/4"	200	52	86	2701
VKDJVDA200E	2”	50	16	122	248	111	63	122	155.5	G1/4"	217	62	86	3318

FKM

Artikel	d	DN	PN	E	H	H1	L	Z	H2	Ra	B	B₁	E1	g
VKDJVDA012F	1/2”	15	16	54	131	65	30	71	160	G1/8"	135	29	60.5	1145
VKDJVDA034F	3/4”	20	16	65	147	70	35	77	138	G1/8"	156.5	34.5	75	1473
VKDJVDA100F	1”	25	16	73	164	78	40	84	138	G1/8"	161	39	75	1581
VKDJVDA114F	1” 1/4	32	16	86	182	88	44	94	155.5	G1/4"	194	46	86	2469
VKDJVDA112F	1” 1/2	40	16	98	212	93	55	102	155.5	G1/4"	200	52	86	2701
VKDJVDA200F	2”	50	16	122	248	111	63	122	155.5	G1/4"	217	62	86	3318

Verbindungssystem zum Kleben (nur PVC-U und PVC-C), zum Schweißen (nur PP-H und PVDF), zum Gewindeschneiden und zum Bördeln
Patentiertes SEAT ^{STOP®-Kugellagersystem} zur Feinjustierung der Dichtungen und zur Minimierung der Auswirkungen von Axialschüben
Einfache radiale Demontage aus dem System, was einen schnellen Austausch von O-Ringen und Kugeldichtungen ohne Werkzeug ermöglicht
Radial zerlegbares Ventilgehäuse (true union) aus PVC-U, PVC-C, PP-H oder PVDF mit integrierter Bohrung zur Betätigung. Prüfanforderungen nach ISO 9393
Möglichkeit der Demontage der nachgeschalteten Rohrleitung bei geschlossenem Ventil
Schwimmend gelagerteKugel mit vollem Durchgang und hoher Oberflächengüte
Im Gehäuseintegrierte Stütze zur Befestigung der Armatur
Kugelstütze kann mit dem Easytorque-Einstellsatz eingestellt werden
