VKDIV/CP NO - Pneumatisch betätigter DUAL BLOCK® Kugelhahn DN 10:50

DUAL ^{BLOCK®-Kugelhahn} mit Innengewinde zum Kleben, metrische Serie mit pneumatischem Antrieb, Funktion normal offen.

FIP hat einen Kugelhahn vom Typ VKD DUAL ^BLOCK® entwickelt, der einen hohen Standard für thermoplastische Armaturen setzt. VKD ist ein radial demontierter Kugelhahn, der die strengsten Anforderungen in industriellen Anwendungen erfüllt.

Neben der handbetätigten Version ist der VKD auch in einer elektrisch betätigten VKD/CE- oder pneumatisch betätigten VKD/CP-Konfiguration erhältlich. Die Antriebe sind dank des speziellen Power Quick-Moduls von FIP, das vollständig aus PP-GR-Technopolymer hergestellt wird, sicher mit dem Ventil verbunden. VKD/CE und VKD/CP werden mit Antrieben hergestellt, die den geltenden Normen entsprechen und von FIP nach den eigenen Anforderungen an Qualität und Zuverlässigkeit ausgewählt wurden. Die Effizienz dieser Ventile, die nach den Qualitätsstandards des Unternehmens getestet wurden, wird durch die Erfahrung und das Know-how, das FIP in die Herstellung seiner Produkte einbringt, garantiert.

Features:

Elektrischer Stellantrieb nach FIP-Spezifikationen; serienmäßig mit Kunststoffgehäusen und Nothandbetätigung. Erhältlich in Spannungen von 12 bis 240 V
Pneumatischer Stellantrieb mit Zahnstange und Ritzel nach FIP-Spezifikationen; vollständig gegen Korrosion durch Witterungseinflüsse geschützt. Erhältlich als doppeltwirkende (DA) oder einfachwirkende Version mit Öffner (NC) oder Schließer (NO).
Betätigungsstange mit hoher Oberflächengüte und doppelter O-Ring-Dichtung. Das System der doppelten Passfederverbindung gewährleistet eine robuste und zuverlässige Übertragung des Antriebsmoments auf die Kugel
PowerQuick-Modul für pneumatische oder elektrische Betätigung, komplett aus Technopolymer mit hoher Festigkeit und einfacher Installation
Patentiertes DUAL^BLOCK® Ringmuttersicherungssystem, das das Anziehen der Ringmuttern auch unter schwierigen Bedingungen wie Vibration oder Wärmeausdehnung gewährleistet
In das Ventilgehäuse integrierter Befestigungssockel mit Gewindeeinsätzen aus Edelstahl zur sicheren Verankerung des Ventils auf einem Träger

EPDM

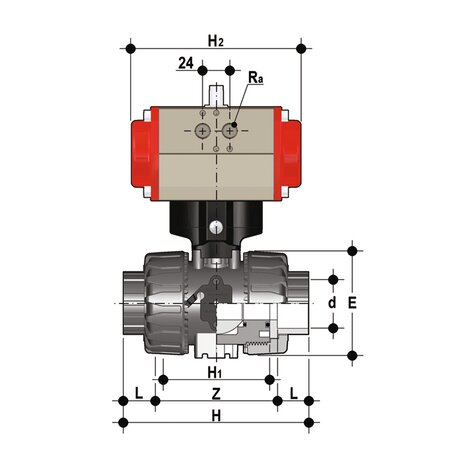

Artikel	d	DN	PN	E	H	H1	L	Z	H2	Ra	B	B₁	E1	g
VKDIVNO016E	16	10	16	54	103	65	14	75	160	G1/8"	135	29	60.5	1215
VKDIVNO020E	20	15	16	54	103	65	16	71	160	G1/8"	135	29	60.5	1205
VKDIVNO025E	25	20	16	65	115	70	19	77	138	G1/8"	156.5	34.5	75	1583
VKDIVNO032E	32	25	16	73	128	78	22	84	138	G1/8"	161	39	75	1691
VKDIVNO040E	40	32	16	86	146	88	26	94	155.5	G1/4"	194	46	86	2669
VKDIVNO050E	50	40	16	98	164	93	31	102	155.5	G1/4"	200	52	86	2901
VKDIVNO063E	63	50	16	122	199	111	38	123	155.5	G1/4"	217	62	86	3518

FKM

Artikel	d	DN	PN	E	H	H1	L	Z	H2	Ra	B	B₁	E1	g
VKDIVNO016F	16	10	16	54	103	65	14	75	160	G1/8"	135	29	60.5	1215
VKDIVNO020F	20	15	16	54	103	65	16	71	160	G1/8"	135	29	60.5	1205
VKDIVNO025F	25	20	16	65	115	70	19	77	138	G1/8"	156.5	34.5	75	1583
VKDIVNO032F	32	25	16	73	128	78	22	84	138	G1/8"	161	39	75	1691
VKDIVNO040F	40	32	16	86	146	88	26	94	155.5	G1/4"	194	46	86	2669
VKDIVNO050F	50	40	16	98	164	93	31	102	155.5	G1/4"	200	52	86	2901
VKDIVNO063F	63	50	16	122	199	111	38	123	155.5	G1/4"	217	62	86	3518

Verbindungssystem zum Kleben (nur PVC-U und PVC-C), zum Schweißen (nur PP-H und PVDF), zum Gewindeschneiden und zum Bördeln
Patentiertes SEAT ^{STOP®-Kugellagersystem} zur Feinjustierung der Dichtungen und zur Minimierung der Auswirkungen von Axialschüben
Einfache radiale Demontage aus dem System, was einen schnellen Austausch von O-Ringen und Kugeldichtungen ohne Werkzeug ermöglicht
Radial zerlegbares Ventilgehäuse (true union) aus PVC-U, PVC-C, PP-H oder PVDF mit integrierter Bohrung zur Betätigung. Prüfanforderungen nach ISO 9393
Möglichkeit der Demontage der nachgeschalteten Rohrleitung bei geschlossener Armatur
Schwimmend gelagerteKugel mit vollem Durchgang und hoher Oberflächengüte
Im Gehäuseintegrierte Halterung zur Befestigung der Armatur
Kugelstütze kann mit dem Easytorque-Einstellsatz eingestellt werden
