RVIM - Schmutzfänger DN 15:100

Verunreinigungssammler mit Buchsenanschlüssen zum Taschenschweißen, metrische Serie.

Der RV-Verunreinigungssammler begrenzt den Durchgang von Feststoffpartikeln in der Flüssigkeit mit Hilfe eines Filters.
Raccoglitore di impurità RVIM DN 15:100 in PP-H
RVIM - Schmutzfänger DN 15:100
Raccoglitore di impurità RVIM DN 15:100 in PP-H
RVIM - Schmutzfänger DN 15:100

EPDM

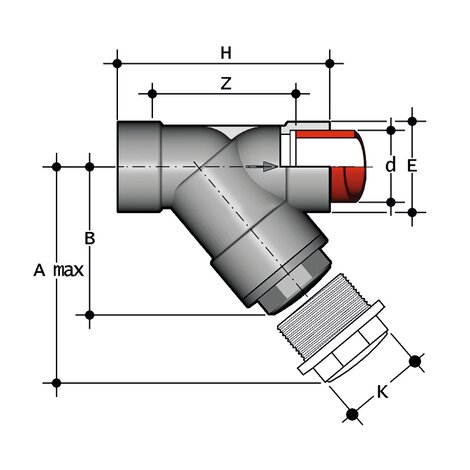

Artikel d DN PN product.detail.attribute.A max B E H K Z Fig. g
RVIM075E 75 65 6 300 176 103 241 96 179 B 1580
RVIM090E 90 80 4 325 193 115 260 105 189 B 1920
RVIM110E 110 100 4 385 229 138 323 - 240 C 3000

FKM

Artikel d DN PN product.detail.attribute.A max B E H K Z Fig. g
RVIM075F 75 65 6 300 176 103 241 96 179 B 1580
RVIM090F 90 80 4 325 193 115 260 105 189 B 1920
RVIM110F 110 100 4 385 229 138 323 - 240 C 3000
  • Verbindungssystem zum Schweißen, Gewindeschneiden und Flanschen
  • Filter auf einem leicht abnehmbaren Halter montiert, um die Reinigung oder den Austausch des Filters zu erleichtern
  • Verträglichkeit des Ventilwerkstoffs (PP-H) mit der Durchleitung von Wasser, Trinkwasser und anderen Lebensmitteln gemäß den Vorschriften
  • Wartung bei eingebautem Ventilkörper möglich
