Gewindeverschraubungen - Reduzierungen.

Reduktion Außengewinde (1. R-Referenz) Innengewinde (R1 reduziert) (Abb. A).

Armaturenserie für den Transport von Druckflüssigkeiten mit Gewindeanschluss.
Immagine della riduzione estremità maschio filettata RFV

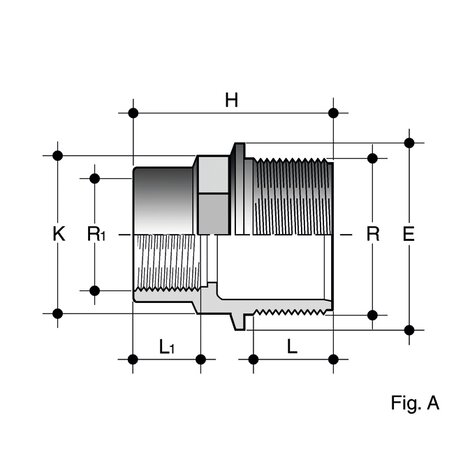

Disegno tecnico della riduzione RFV (Fig. A)
Immagine della riduzione estremità maschio filettata RFV
Disegno tecnico della riduzione RFV (Fig. A)
Artikel R x R1 PN E H K L product.detail.attribute.L[5:1] g
RFV012038 1/2" x 3/8" 16 28 35 23 15 11,4 10
RFV200114 2" x 1"1/4 16 70 65 64 25,7 21,4 85
RFV200100 2" x 1" 16 70 63 64 25,7 19,1 80
RFV200034 2" x 3/4" 16 70 60 64 25,7 16,3 80
RFV112114 1"1/2 x 1"1/4 16 58 57 51 21,4 21,4 54
RFV112100 1"1/2 x 1" 16 58 55 51 21,4 19,1 52
RFV112034 1"1/2 x 3/4" 16 58 50 51 21,4 16,3 47
RFV112012 1"1/2 x 1/2" 16 58 52 51 21,4 15 46
RFV114100 1"1/4 x 1" 16 52 52 44 21,4 19,1 40
RFV114034 1"1/4 x 3/4" 16 52 49 44 21,4 16,3 37
RFV114012 1"1/4 x 1/2" 16 52 48 44 21,4 15 37
RFV100034 1" x 3/4" 16 40 46 35 19,1 16,3 25
RFV100012 1" x 1/2" 16 40 44 35 19,1 15 24
RFV100038 1" x 3/8" 16 40 41 35 19,1 11,4 20
RFV034012 3/4" x 1/2" 16 34 39 28 16,3 15 15
RFV034038 3/4" x 3/8" 16 34 36 28 16,3 11,4 12
RFV200112 2" x 1"1/2 16 70 65 64 25,7 21,4 102
