DIMV_Fig.A
Durchgangsarmaturen.

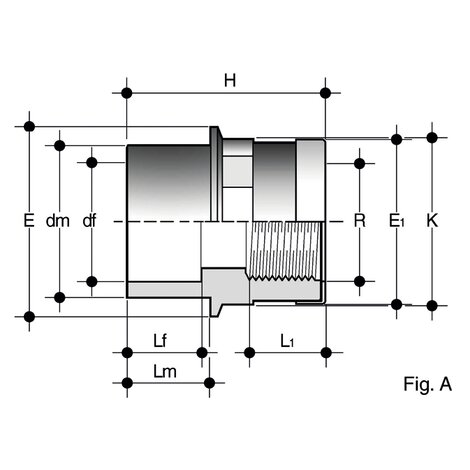

Adapter df Muffenende zum Verkleben, dm Außengewinde zum Verkleben, R Innengewindeende mit Verstärkungsring aus Edelstahl (Abb. A).
Armaturenserie für den Transport von unter Druck stehenden Flüssigkeiten mit Verbindungssystem durch Gewindeschneiden und kaltes chemisches Schweißen (Kleben) unter Verwendung eines geeigneten Klebstoffs und eines Primer-Detergens.
| Artikel | product.detail.attribute.dm x df x R | PN | E | E1 |
H | K | product.detail.attribute.L[5:1] | Lf | Lm | g |
|---|---|---|---|---|---|---|---|---|---|---|
| DIMV020016038 | 20 x 16 x 3/8" | 16 | 28 | 24,5 | 37 | 24 | 11,4 | 14 | 16 | 13 |
| DIMV025020012 | 25 x 20 x 1/2" | 16 | 34 | 29,5 | 43 | 29 | 15 | 16 | 19 | 20 |
| DIMV032025034 | 32 x 25 x 3/4" | 16 | 40 | 36 | 50 | 35 | 16,3 | 19 | 22 | 32 |
| DIMV040032100 | 40 x 32 x 1" | 16 | 52 | 44 | 58 | 44 | 19,1 | 22 | 26 | 58 |
| DIMV050040114 | 50 x 40 x 1"1/4 | 16 | 59 | 55 | 68 | 54 | 21,4 | 26 | 31 | 77 |
| DIMV063050112 | 63 x 50 x 1"1/2 | 16 | 70 | 62 | 78 | 64 | 21,4 | 31 | 38 | 143 |
