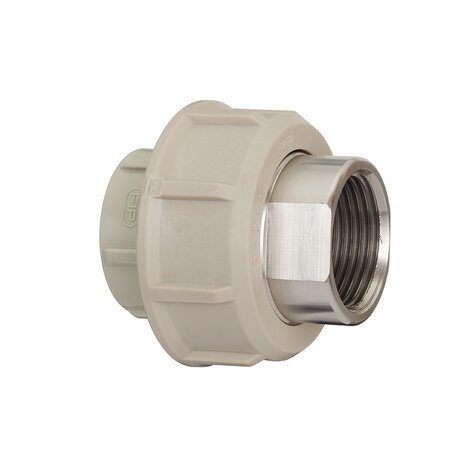

BIFXM - Durchgangsstutzen
Durchgangsverschraubung aus PP-H/Edelstahl mit Taschenschweißende (d), BSP-Innengewinde (R) aus Edelstahl A316L und O-Ring-Dichtung aus EPDM oder FKM.
Armaturenserie für den Transport von unter Druck stehenden Flüssigkeiten mit einem Verbindungssystem durch Gewindeschneiden und Taschenschweißen.
BIFXM - Durchgangsstutzen

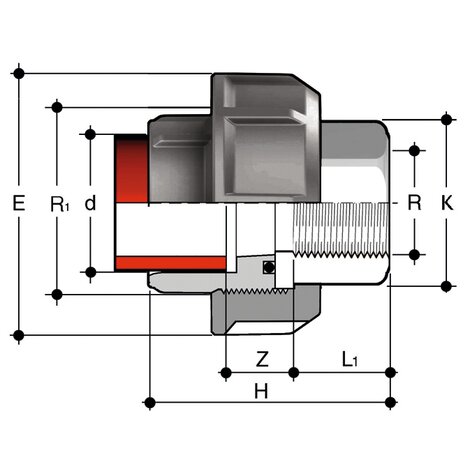

| Artikel | product.detail.attribute.d x R | product.detail.attribute.R[5:1] | PN | E | H | K | product.detail.attribute.L[5:1] | Z | g |
|---|---|---|---|---|---|---|---|---|---|
| BIFXM020012E | 20 x 1/2" | 1" | 10 | 47 | 48,5 | 25 | 16,5 | 18 | 82 |
| BIFXM025034E | 25 x 3/4" | 1"1/4 | 10 | 58 | 53,5 | 32 | 18,5 | 19 | 146 |
| BIFXM032100E | 32 x 1" | 1"1/2 | 10 | 65 | 57,5 | 38 | 19,5 | 20 | 165 |
| BIFXM040114E | 40 x 1"1/4 | 2" | 10 | 78 | 64,5 | 48 | 21,5 | 23 | 328 |
| BIFXM050112E | 50 x 1"1/2 | 2"1/4 | 10 | 85 | 78,5 | 55 | 23 | 32,5 | 411 |
| BIFXM063200E | 63 x 2" | 2"3/4 | 10 | 103 | 85,5 | 69 | 27 | 31,5 | 720 |
BIFXM - Durchgangsstutzen
| Artikel | product.detail.attribute.d x R | product.detail.attribute.R[5:1] | PN | E | H | K | product.detail.attribute.L[5:1] | Z | g |
|---|---|---|---|---|---|---|---|---|---|
| BIFXM020012F | 20 x 1/2" | 1" | 10 | 47 | 48,5 | 25 | 16,5 | 18 | 82 |
| BIFXM025034F | 25 x 3/4" | 1"1/4 | 10 | 58 | 53,5 | 32 | 18,5 | 19 | 146 |
| BIFXM032100F | 32 x 1" | 1"1/2 | 10 | 65 | 57,5 | 38 | 19,5 | 20 | 165 |
| BIFXM040114F | 40 x 1"1/4 | 2" | 10 | 78 | 64,5 | 48 | 21,5 | 23 | 328 |
| BIFXM050112F | 50 x 1"1/2 | 2"1/4 | 10 | 85 | 78,5 | 55 | 23 | 32,5 | 411 |
| BIFXM063200F | 63 x 2" | 2"3/4 | 10 | 103 | 85,5 | 69 | 27 | 31,5 | 720 |
